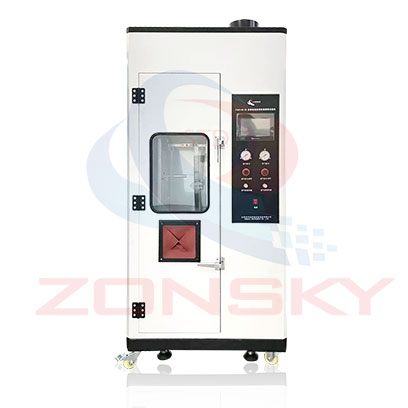

ZY6014B 單根電線電纜垂直燃燒試驗機
ZY6014B 單根電線電纜垂直燃燒試驗機，單根電線電纜垂直燃燒試驗機適用于各種電線電纜絕緣被覆材料PE、PVC、SRPVC的耐燃性試驗.試驗時,根據GB/T18380.11-2022試驗標準制作。試樣兩端固定并垂直置于三面是金屬板的金屬罩中。點燃噴燈，使藍色內錐的尖端觸及試樣表面并保持噴燈與試樣垂直軸線成45°。
- 適用范圍
- 符合標準
- 主要特點
- 主要參數
- 技術服務
一、適用范圍：
1.1 適用于測定單根塑料線、控制、交聯、電梯、船用、礦用電纜等不延燃性能。
二、符合標準：
2.1 符合GB/T 18380.11-2022、IEC60332-1-1:2015《電纜和光纜在火焰條件下燃燒試驗 第11部分 單根絕緣電電纜電纜火焰垂直蔓延燃燒 試驗裝置》標準要求。
2.2 符合GB/T 18380.12-2022、IEC60332-1-2:2015《電纜和光纜在火焰條件下燃燒試驗 第12部分 單根絕緣電電纜電纜火焰垂直蔓延燃燒 1kw預混合火焰試驗方法》標準要求。
2.3 符合GB/T 18380.13-2022、IEC60332-1-3:2015《電纜和光纜在火焰條件下燃燒試驗 第13部分 單根絕緣電電纜電纜火焰垂直蔓延燃燒 測定燃燒的滴落（物）/微粒的試驗方法》標準要求。
三、主要參數：
3.1試驗箱/通風柜：容積為1.0M3；
3.2燃燒噴燈：1KW預混合型燃燒噴嘴（按GB/T5169.14-2017標準制作），藍色焰心高度為46～78mm，火焰總高度為148～208mm。采用純銅制成；

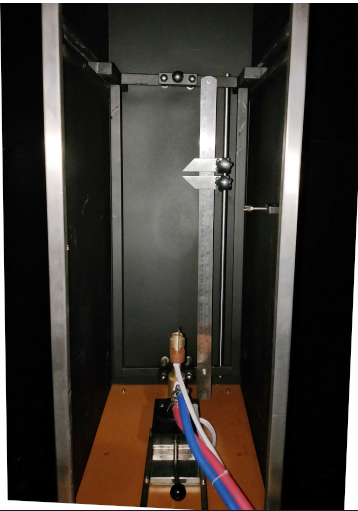

圖2、燃燒噴燈、試樣架
3.3空氣源：
3.2.1壓縮空氣；采用0.7Mpa，500W空氣壓縮機（用戶自備）；
3.2.2流量計：采用質量流量計；
3.2.3壓力：0～0.15Mpa壓力表顯示；
3.2.4調節閥：調節壓力和流量；
3.3燃氣源：
3.3.1燃氣：丙烷氣體，純度不低于95%；（客戶自備）
3.3.2流量計：采用質量流量計；
3.3.3壓力：0～0.15Mpa壓力表顯示；
3.3.4調節閥：調節壓力和流量；
3.4被試驗電線電纜長度：600±25mm；
3.5被試驗電線電纜外徑：1～30 mm；
3.6金屬罩：高1200mm，寬300mm，深450mm；
3.7點火方式：高壓自動點火
3.8供火時間：0.1～99.99s/m可設定，到了設定時間火焰停止燃燒；
3.9延燃時間：自動記錄延燃時間，分辨率0.01s；

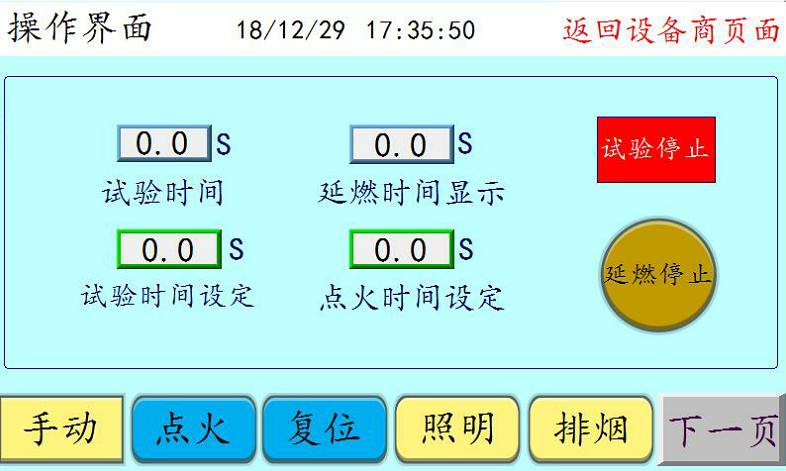

圖3、操作界面
四、設備結構：
4.1組成：由燃燒箱、金屬罩、控制部分組成；
4.2燃燒箱：容積為1.0M3，內尺寸為，長1050mm × 寬650mm × 高1600mm。由鋼板數控加工成型，經高溫靜電烤漆；
4.3金屬罩：采用SUS304#不銹鋼制成；
4.4控制部分：采用國內外知名品牌，由PLC控制；
4.5帶排煙氣風機；
4.6帶觀察窗，觀察燃燒情況；
4.7配有密封膠皮手套；
4.8外形尺寸：長1080mm × 寬650mm × 高1750mm。
