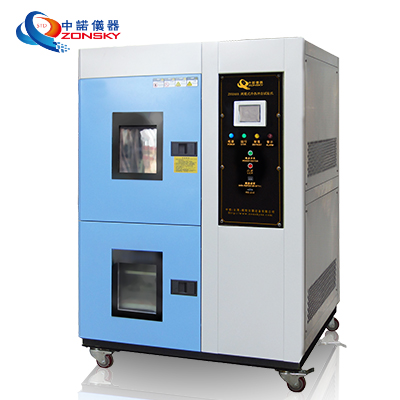

ZY6046-150L-ZN 可程式恒溫恒濕試驗箱
中諾可程式恒溫恒濕試驗箱可試驗電工電子産品基本環境試驗低溫、高溫、恒定濕熱、交變濕熱試驗。
- 適用范圍
- 符合標準
- 主要特點
- 主要參數
- 技術服務
一、可程式恒溫恒濕試驗箱符合標準：
1.1、符合GB5170、2、3、5、6-95《電工電子産品環境試驗設備基本參數檢定方法低溫、高溫、恒定濕熱、交變濕熱試驗設備》的要求
1.2、電工電子産品基本環境試驗規程 試驗A：低溫試驗方法GB 2423.1-89 (IEC68-2-1)
1.3、電工電子産品基本環境試驗規程 試驗B：高溫試驗方法GB 2423.2-89 (IEC68-2-2)
1.4、電工電子産品基本環境試驗規程 試驗Ca：恒定濕熱試驗方法GB/T 2423.3-93（IEC68-2-3）
1.5、電工電子産品基本環境試驗規程 試驗Da：交變濕熱試驗方法GB/T423.4-93(IEC68-2-30)
二、可程式恒溫恒濕試驗箱控制方式與特色：
2.1、平衡調溫控制系統(BTHC)，以P.I.D.方式控制SSR，使系統之加熱加濕量等于濕熱損耗量，故能長期穩定的使用。
三、可程式恒溫恒濕試驗箱特點
1、獨特的平衡調溫調濕方式，使設備具有穩定平衡的加熱、加濕能力，可進行高精確、高穩定的溫濕度控制。
2、工作室采用優質不銹鋼板材，試樣擱架亦采采用不銹鋼元制成，耐腐蝕，易于清洗。
3、設有測試電源引入孔，方便試樣的通電測試。
4、設備溫控部分，溫控儀，高精度、高穩定性，具有PID自調協，LED直觀顯示，確保設備精確控制。
5、設備具有超溫保護、聲訊提示和定時功能，在定時結束或報警時，自動切斷電源使設備停止運行，確保設備和人身的安全。
6、設備密封條采用硅膠材料，具有韌性好，高溫高濕環境下，不易變形、發粘等特點。
五、可程式恒溫恒濕試驗箱結構及材質：
4.1、內箱材質:不銹鋼板(SUS #304 1.0mm厚)
4.2、外箱材質:不銹鋼板經霧化處理或烤漆 (SUS #304 1.0mm厚)
4.3、保溫材質:硬質Polyurethane發泡及玻璃棉
4.4、送風循環系統:
(1)、90W馬達
(2)、不銹鋼加長軸心
(3)、多翼式扇葉(SIRCCO FAN)
4.5、箱門: 單片門，單窗口，左開，把手在右手邊
(1)、窗口270x360x40mm 3層真空層
(2)、平面嵌入式把手
(3)、后鈕:SUS #304
六、可程式恒溫恒濕試驗箱冷凍系統：
5.1、壓縮機:法國原裝進口全密式壓縮機
5.2、冷媒:環保冷媒R404A
5.3、冷凝器:鰭片式附散熱馬達
5.4、蒸發器:鰭片式多段式自動負載容量調整
5.5、其他附件: 干燥劑,冷媒流量窗口，修理閥
5.6、膨脹系統：容量控制之冷凍系統
七、可程式恒溫恒濕試驗箱控制系統：
原裝韓國進口，全中文液晶7寸顯示LCD觸摸式面板，畫面對談式輸入資料, 溫濕度同時可程控，曲線顯示，設定值/顯示值曲線。支持U盤直接導出溫濕度記錄數據，可分別顯示多種警報，故障發生時可通過熒幕顯示故障，消除故障，消除誤操作。多組PID控制機能，精密監控功能，且以資料形式顯示于熒幕上．
6.1、控制器規格:
a、精度: 溫度±0.1℃＋1digit 、濕度±1%RH＋1digit
b、分辨率:溫度±0.01,濕度0.1%R.H.
c、具有上下限待機及警報功能
d、溫濕度入力信號選擇PT 100Ω×2（干球及濕球）
e、溫濕度變換出力:4～20MA
f、6組P.I.D控制參數設定,P.I.D自動演算,干濕球自動校正
6.2、畫面顯示功能:
a、觸摸式輸入, 熒幕直接顯示選項
b、溫濕度設定（SV）與實際（PV）值直接顯示（英文表示）
c、可顯示目前執行程序號碼,段次,剩余時間及循環次數
d、運轉累計時間功能
e、溫濕度程序設定值以圖形曲線顯示,具實時顯示程序曲線執行功能
f、具單獨程序編輯畫面, 直接輸入溫濕度及時間
6.3、程序容量及控制功能:
a、可使用的程序組:最大100組
b、可使用的記憶容量:共5000SEGMENTS
c、可重復執行命令:每一個命令可達9999次
d、程序之制作采對談式,具有編輯、清除、插入等功能
e、EGMENTS時間設定0～530Hour59Min
f、具有斷電程序記憶,復電后自動啓動并接續執行程序功能(可保存10年以上)
g、程序執行時可實時顯示圖形曲線
h、具有日期,時間調整功能
i、按鍵及畫面鎖定（LOCK）功能
八、周圍環境：
1、可容許使用溫度范圍0~35℃
2、性能保證范圍：5~35℃
3、相對濕度：不大于85%
4、大氣壓：86～106Kpa
5、周圍無強烈振動
6、無陽光直接照射或其他熱源直接照射
7、自然排水口:※排水管中途不得有凸起，房屋地面不得有極端的傾斜.
8、加濕用水供水條件：純凈水
9、使用電源： AC 220V/4.5KW(按不同規格）
四、可程式恒溫恒濕試驗箱主要參數：指氣冷式在室溫20℃，空載時
3.1、內箱尺寸：寬500X高600X深500mm
3.2、溫度范圍：-40℃ ～ 150℃
3.3、溫度波動度：0.5℃
3.4、溫度偏差：≤2℃
3.5、升溫時間：約4度/min分鐘(空載非線性)
3.6、降溫時間：約1度/min分鐘(空載非線性)
3.7、濕度范圍：20%～98%R.H.
3.8、濕度波動度：3%R.H.
3.9、濕度偏差：≤3%
3.10、溫濕度控制范圍：
