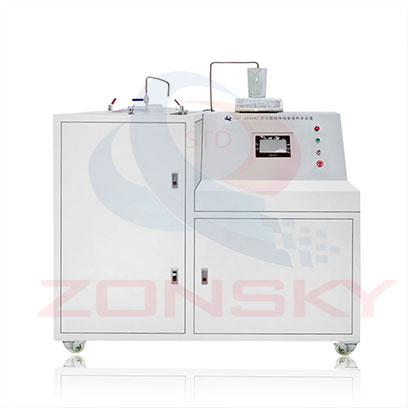

ZY6366 氣瓶容積殘余變形率試驗機
適用于鋼質無縫氣瓶、焊接氣瓶、鋁合金無縫氣瓶和纏繞氣瓶容積殘余變形量試驗，測定其在水壓試驗時的容積變形，以判定其安全可靠性。適用于二氧化碳?xì)馄俊⑷淄闅馄俊G01氣瓶、IG100氣瓶、IG55混合氣體氣瓶、IG541混合氣體氣瓶等，最大工作壓力（+50°C時）為23.2Mpa，試驗壓力為45Mpa內容積殘余變形率試驗。
應用范圍：
- 適用范圍
- 符合標準
- 主要特點
- 主要參數
- 技術服務
適用于鋼質無縫氣瓶、焊接氣瓶、鋁合金無縫氣瓶和纏繞氣瓶容積殘余變形量試驗，測定其在水壓試驗時的容積變形，以判定其安全可靠性。
采用外測法水壓試驗方法，即將受試瓶放入特制的專用水套內進行加壓，根據氣瓶在水壓試驗下，水套溢出的水量來測定受試瓶的容積殘余變形和容積彈性變形。
受試瓶的測試結果含有測試記錄：實際試驗壓力、實測試驗溫度、實際保壓時間、容積全變形值、容積殘余變形值、容積殘余變形值。
適用于二氧化碳?xì)馄俊⑷淄闅馄俊G01氣瓶、IG100氣瓶、IG55混合氣體氣瓶、IG541混合氣體氣瓶等，最大工作壓力（+50°C時）為23.2Mpa，試驗壓力為45Mpa內容積殘余變形率試驗。
符合標準
2.1符合GB/T 9251-2011《氣瓶水壓試驗方法》第8節“外側法測定氣瓶容積變形”的標準要求；
2.2符合GA95-2015《滅火器維修》第6.5.2節“對于二氧化碳滅火器的氣瓶應逐個進行殘余變形率的測定”；
2.3符合DB37-598-2012《滅火器維修技術規范》山東地方標準要求；
2.4符合GB/T15385-2011《氣瓶水壓爆破試驗方法》第8.2.e節標準要求。
主要特點：
3.1試驗部分采用優質鋼板制作，防腐防銹，經久實用，美觀大方。
3.2整體設計合理，維修保養方便快捷；
3.3試驗壓力控制精確，穩壓壓力誤差遠優于國家標準；
3.4試驗采用PLC+觸摸屏，直接顯示實際試驗壓力、實測試驗溫度、實際保壓時間、容積全變形值、容積殘余變形值、容積殘余變形值；
3.5采用銅和不銹鋼等防腐蝕、防銹材質的線管線路配件。
3.6主要配件均采用國內外品牌；
3.7加壓系統由氣體液體增壓泵等組成，主要完成系統的加壓和保壓工作，可確保長時間試驗的加壓及保壓。
3.8控制系統：由PLC程序控制氣體的加壓、卸壓、升壓速率以及加壓時間和保壓時間等工作；
3.9整體設計合理，維修保養方便快捷；自動恒壓，輕微滲漏自動補充恒定壓力；高壓管路超數倍制作，經久耐用。
3.10溢出量的測量：采用高精度天平測量，分度值為0.01g；
主要技術參數：
5.1加壓裝置：
5.1.1增壓泵方式：氣動液體增壓泵；
5.1.2高壓泵增壓比：145:1, 20:1；
5.1.3驅動空氣壓力要求：0.6MPa≤P≤0.8MPa；
5.1.4加壓范圍：0～40MPa;
5.1.5升壓速率：0~0.6Mpa；
5.1.6驅動空氣流量要求：約 0.80Nm3/min；
5.1.7試驗介質：水;
5.1.8介質溫度：常溫;
5.2承壓管道：
5.2.1承壓管道采用4分金屬管，承受壓力為45Mpa；
5.2.2管道安裝為固定裝設、妥善布置，能確保測試系統內的氣體全部排凈；
5.2.3管道與測試設備、計量?jī)x表的連接具有良好的密封；
5.3專用水套：
5.3.1專用于外側法裝置，采用5mm厚不銹鋼板制成，具有一定的剛度，可確保水壓試驗時不產生容積變形；
5.3.2專用水套及其封閉蓋采用防泄漏和防存氣設計；
5.3.3在水套下部設置了一個安全泄放口，能使氣瓶突發爆破時所釋放的高壓水能順利排放。
5.4校準瓶
5.4.1由具有氣瓶制造許可證的單位制造；
5.4.2并具有資質的單位進行標定的標定證書；
5.4.3具有三種試驗壓力下準確標定的容積全變形值；
5.4.4符合GB/T35015-2018標準要求。
5.5蓄水箱：
5.5.1采用厚1.5mm不銹鋼材質制成，體積為45cm*45cm*50cm；
5.5.2試驗用水為潔凈的淡水，水箱內充入新水后應敞口放置8h，保持與環境溫度之差不大于5°C。
5.6試驗儀表及器具：
5.6.1壓力測量?jī)x表：
5.6.1.1在試驗裝置上安裝有三個壓力測量點，集中兩個為壓力傳感器，一個為高精度壓力表；
5.6.1.2壓力傳感器：測量試驗裝置上兩個點壓力值，能準確顯示試驗壓力。測量范圍為0~40Mpa，相對誤差小于0.25%；
5.6.1.3高精度壓力表：用作校準試驗裝置上的壓力。測量范圍為0~40Mpa，精度級別不低于0.25級。
5.6.2水量測量?jī)x器（溢出量的測量）：
5.6.2.1采用高精度天平測量，分度值為0.01g，精度0.1g。
5.6.2.2配置RS485輸出通訊接口，可直接可測定受試瓶容積全變形值和容積殘余值。
5.6.3稱量衡器：用于稱量受試瓶質量的衡器，量程為0~150kg，精度0.002kg；
5.6.4溫度測量?jī)x表：用于測量試驗用水溫度和環境溫度，采用溫度傳感器測量，最小刻度為0.1°C；
5.7外側法測定氣瓶容積變形測試裝置
5.8測試工位：1路
5.9數據采集和控制系統：
5.9.1數據采集：采用模塊+PLC,采集試驗壓力和水量（即溢出量）；
5.9.2控制系統：由PLC程序控制氣體的加壓、卸壓、升壓速率以及加壓時間和保壓時間等工作；
5.9.3試驗采用PLC+觸摸屏，直接顯示實際試驗壓力、實測試驗溫度、實際保壓時間、容積全變形值、容積殘余變形值、容積殘余變形值；
5.9.4容積殘余變形率：自動計算，直接顯示結果；
5.9.5控制方式：自動控制+手動按鈕控制。
5.10驅動空氣：采用7.5kw，0.8Mpa空壓機，采用集中供氣方式。（空壓機客戶自備）；
5.11電源電壓：AC220V 50Hz 2kw
5.12整機體積：長2.5米，寬0.85米，高1.6米；
5.13水源：采用自來水供水；（需方提供）
5.14排污水：采用DN50的排水管道；（需方提供）
