ZY6271 屋頂晶體硅光伏與壓型鋼板構件耐火分級試驗機
ZY6271屋頂晶體硅光伏與壓型鋼板構件耐火分級試驗機又稱作（燃木試驗和火焰蔓延試驗裝置、屋頂光伏組件燃燒試驗機、屋頂光伏太陽能電池組件燃燒室，UL790屋面覆蓋材料耐火性能試驗機）適用于各類建筑物或構筑物屋面晶體硅光伏與壓型鋼板構件的耐火等級試驗。模擬真實條件下來評估屋頂及組件的耐火性能；構件耐火級別：A、B、C級分別通過燃木試驗及火焰蔓延試驗確定。
應用范圍：
- 適用范圍
- 符合標準
- 主要特點
- 主要參數
- 技術服務
ZY6271屋頂晶體硅光伏與壓型鋼板構件耐火分級試驗機 （燃木試驗和火焰蔓延試驗裝置 、屋頂光伏組件燃燒試驗機 、屋頂光伏太陽能電池組件燃燒室 、UL790屋面覆蓋材料耐火性能試驗機 ）

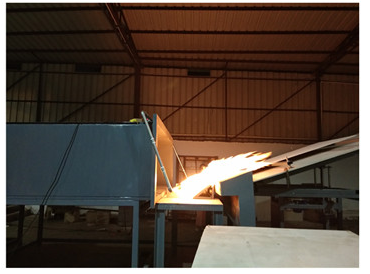

圖1-1、整機圖

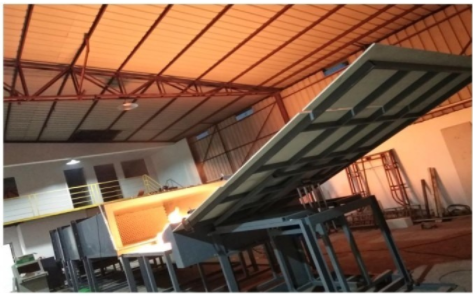

圖1-2、整機圖
-
適用范圍：
適用于各類建筑物或構筑物屋面晶體硅光伏與壓型鋼板構件的耐火等級試驗。模擬真實條件下來評估屋頂及組件的耐火性能；
構件耐火級別：A、B、C級分別通過燃木試驗及火焰蔓延試驗確定。
二、執行標準
2.1符合團體標準T/CSTM 00260-2021《屋面晶體硅光伏與壓型鋼板構件防火等級試驗方法》
2.2符合UL1730-2006《多戶住宅和旅館房間的個人居住單元的煙塵探測監視器：電動信號器探測住宅煙塵狀況》；
2.2符合UL790-2018《屋頂覆蓋材料的標準防火測試方法》；
2.3符合IEC 61730-2-2004 附錄A:光伏組件燃燒測試；
2.4符合ASTM E108-04:2007《屋頂覆蓋材料的標準防火測試方法》。
三、性能特點
3.1汽缸可輕松控制甲板的斜率
3.2防火板附有測試甲板
3.3使用自動控制閥分等級調節溫度
3.4等級A、B :
3.4.1溫度：（760±28）℃；
3.4.2熱值：369 ~ 387）kW/h；
3.5等級C:
3.5.1溫度：（704 ±28）℃;
3.5.2熱值：(316~334）kW/h;
3.6每種傳送到燃燒器中的氣體遵循不同的測試和控制方法
3.7液化天然氣(LNG): 采用MFM質量測量，可精確測量燃氣流量；
3.8流量控制：由計算機自動控制；
3.9液化石油氣（LPG）: 采用逆變回路調節空氣流動速率，使測試甲板上速率能精確控制在（19±8）km/h；
3.10采用自動點火方法，由程序控制自動點火；
3.11通風管道上附有導板，以便保護供應測試甲板的氣流紊流度不受外界干擾；
3.12通風管道上裝有斜率調整面板，用于調整空氣流動方向
3.13燃燒器頂端58.7mm處安裝有熱電偶，可測試溫度888±28℃。
-
只要技術參數：
4.1燃木試驗：
4.1.1 A級燃木試驗臺：A級測試基板有一個位于基板中心且從水平接縫向上延伸的接縫；見圖2
4.1.2 B級燃木試驗臺：B級測試基板有兩條垂直接縫，從水平接縫向上延伸；見圖3

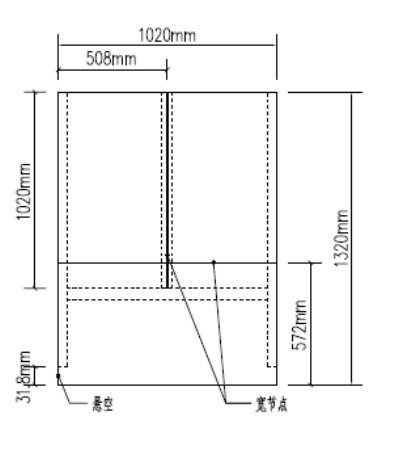

圖2、A級燃木試驗臺

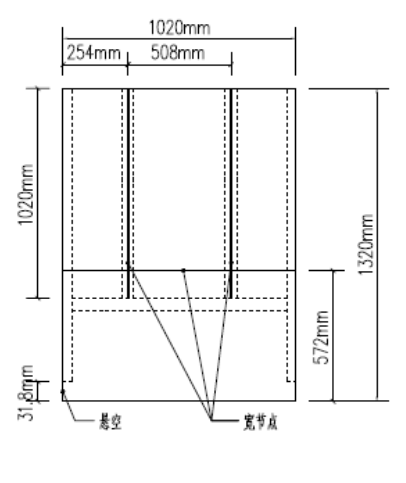

圖3、B級燃木試驗臺
4.1.2 C級燃木試驗臺：B級測試基板有五條水平接縫，接縫之間有3.2mm空隙；見圖4

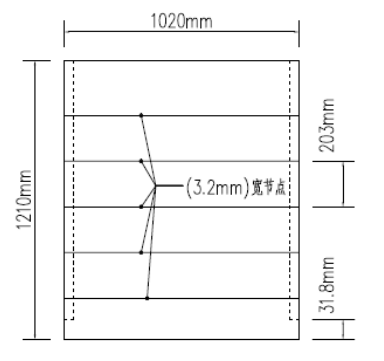

圖4、C級燃木試驗臺
4.2火焰蔓延試驗：
4.2.1火焰蔓延基板：見圖5
4.2.1.1 A級測試基板：長2.4m，寬1.0m由金屬型材制成；
4.2.1.2 B級測試基板：長2.7m，寬1.0m由金屬型材制成；
4.2.1.3 C級測試基板：長3.9m，寬1.0m由金屬型材制成；

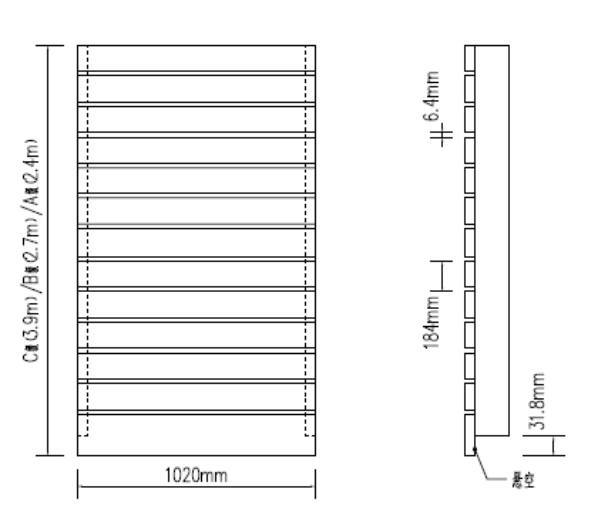

圖5、火焰蔓延試驗金屬基板
4.2.2氣體燃燒器：
4.2.2.1結構：管狀燃燒器，長度為1120mm，直徑為60.3mm；底部通過一個直徑為33.4mm的管道供應穩定壓力的燃?xì)猓?/span>
4.2.2.2火焰溫度：A、B級為（790±28）℃，熱輸出為(369~387)kw/h;C級為（704±28）℃，熱輸出為(316~3334)kw/h;
4.2.2.3燃?xì)夂涂諝獠捎觅|(zhì)量流量計，由計算機制動控制；

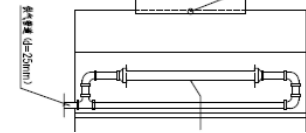

圖6、燃燒器示意圖
4.2.2.4燃?xì)猓杭兌葹?8%的丙烷；
4.2.2.5溫度測量：采用K型熱電偶，溫度測量點燃燒器官上方 25.4mm；
4.2.3風力環境供氣系統：
4.2.3.1組成：由管路和風機組成；
4.2.3.2管路：風管中安裝可調節的紊流片，加強風速，減少紊流，空氣從室外引入；
4.2.3.3氣體流速：(5.3±0.2)m/s；
4.2.3.4氣體流速測量點：共3點，板中心和距邊緣76mm的兩點，另一點距基板表面94mm位置；
4.3控制系統：
4.3.1采用計算機+模塊+PLC控制；
4.3.2點火：采用高壓電子制動點火；
4.3.3燃燒時間任意設定、自動控制。
