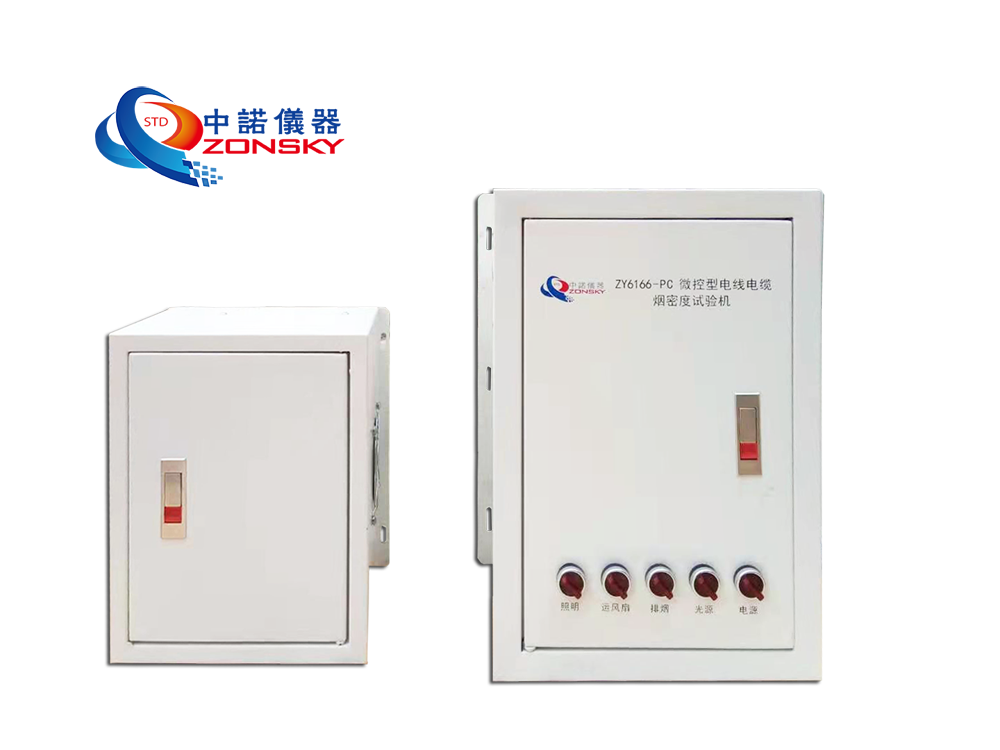

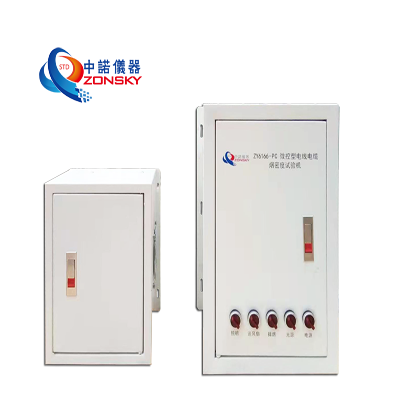

ZY6166-PC 電線電纜煙密度試驗機（微控型）
微控型電線電纜煙密度試驗機適用于測定單根塑料線、控制、交聯、電梯、船用、礦用電纜等不延燃性能。 符合GB/T 18380.11-2008、IEC60332-1-1:2004《電纜和光纜在火焰條件下燃燒試驗 第11部分 單根絕緣電電纜電纜火焰垂直蔓延燃燒 試驗裝置》標準要求。 符合GB/T 18380.12-2008、IEC60332-1-2:2004《電纜和光纜在火焰條件下燃燒試驗 第12部分 單根絕緣電電纜電纜火焰垂直蔓延燃燒 1kw預混合火焰試驗方法》標準要求。
- 適用范圍
- 符合標準
- 主要特點
- 主要參數
- 技術服務
一、微控型電線電纜煙密度試驗機適用范圍：
1.1 適用于測定單根塑料線、控制、交聯、電梯、船用、礦用電纜等不延燃性能。
二、微控型電線電纜煙密度試驗機符合標準：
2.1 符合GB/T 18380.11-2008、IEC60332-1-1:2004《電纜和光纜在火焰條件下燃燒試驗 第11部分 單根絕緣電電纜電纜火焰垂直蔓延燃燒 試驗裝置》標準要求。
2.2 符合GB/T 18380.12-2008、IEC60332-1-2:2004《電纜和光纜在火焰條件下燃燒試驗 第12部分 單根絕緣電電纜電纜火焰垂直蔓延燃燒 1kw預混合火焰試驗方法》標準要求。
三、微控型電線電纜煙密度試驗機主要參數：
3.1試驗箱/通風柜：容積為1.0M3；內部金屬罩機外箱采用不銹鋼。
3.2燃燒噴燈：1KW預混合型燃燒噴嘴（按GB/T5169.14-2017標準制作），噴燈產生的火焰藍色內椎體高度為55±5mm，外焰高度為180±10mm；
3.3噴口直徑 7±0.05mm。
3.4噴燈流量要求：在23℃、0.1MPa的條件下，丙烷流量為650±30ml/min
3.5空氣源：
3.5.1壓縮空氣；采用0.7Mpa，500W空氣壓縮機；
3.5.2空氣質量流量計：流量范圍為：0～20L/min可調；
3.5.3壓力：0~0.15Mpa壓力表顯示；
3.5.4調節閥：調節壓力和流量；
3.5.5壓縮空氣為10±0.5L/min 火焰強度要求：能在45±5s內將測定銅塊的溫度從100±2℃上升到700±3℃
3.6燃?xì)庠矗?/span>
3.6.1燃?xì)猓罕闅怏w，純度不低于95%；
3.6.2燃?xì)赓|(zhì)量流量計：流量范圍為0～1000mL/min可調；
3.6.3壓力：0~0.15Mpa壓力表顯示；
3.6.4調節閥：調節壓力和流量；
3.7被試驗電線電纜長度：600±25mm；
3.8被試驗電線電纜外徑：1~30 mm；
3.9金屬罩：高1200mm，寬300mm，深450mm；
3.10點火方式：高壓自動點火
3.11供火時間：0.1-99.99s/m可設定，到了設定時間火焰停止燃燒；
3.12延燃時間：自動記錄延燃時間，分辨率0.01s；
3.13具有手動和自動轉換功能，根據實際情況選用手動或自動。
四、設備結構：
4.1組成：由燃燒箱、金屬罩、控制部分組成；
4.2燃燒箱：容積為1.0M3，內尺寸為，長1050mm X寬650mm X高1600mm。
4.3控制部分：采用國內外知名品牌，由觸摸屏控制；
4.4帶排煙氣風機；
4.5帶觀察窗，觀察燃燒情況；
4.6配有密封膠皮手套；
4.7配有火焰尺
4.8箱體密封：我公司箱體采用滿焊，門四周采用封條，并且配壓力鎖
4.8外形尺寸：長1080mm X寬650mm X高1750mm。
五、溫度測量系統:
5.1測溫銅塊：外徑直徑9mm，質量為10g；采用優質電解銅
5.2采用鎧裝直徑0.5mm絲徑的K型熱電耦嵌入質量為（10.0±0.05g），外徑為9mm的標準銅塊中，標準銅塊采用優質電解銅
5.3配手持式數顯溫度表能實時顯示當前溫度，其讀數溫度范圍最高為0-1300℃；
5.4配秒表一個。
六、環境使用條件：
6.1地面平整，通風良好，不含易燃、易爆、腐蝕性氣體和粉塵。
6.2附近沒有強電磁輻射源。
6.3設備周圍留有適當?shù)木S護空間。
6.4溫度：5℃～30℃。
6.5氣壓：86～106kpa。
6.6 AC220V/50HZ。
6.7電壓允許波動范圍： 220V±10%。
6.8頻率允許波動范圍： 50Hz±1%。
6.9要求用戶在安裝現場為設備配置相應容量的空氣、電力開關，并且此開關必須是獨立專門供本設備使用。
6.10設備不工作時，環境的溫度應保持+0～45℃以內。
6.11整個燃燒箱要保證接地。
總電源：控制試驗機電的通斷。
照明：打開此按鈕，箱體內照明燈打開方便安裝試樣以及清理箱體。
排煙：試驗期間，會產生大量濃煙或廢氣，試驗完成后按下此按鈕排除廢煙。
風扇：臺式風扇，試驗所需打開風扇。
光源：控制用于實驗時的光源。
